Спектроскопия ЯМР высокого разрешения
в органической и металлорганической химии.

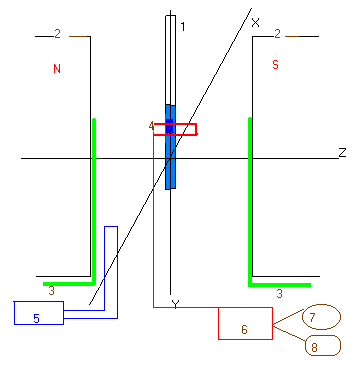

CW-спектрометр.
Приборы этого типа использовались с
момента открытия ЯМР и во многих лабораториях
используются и сейчас.
1 - ампула с
образцом;
2- магнит;
3 - "свипирующие" катушки;
4 - приемная катушка;
5 - радиопередатчик;
6 - усилитель;
7 - осциллограф;
8 - самописец |
 |
Реализуются как полевой, так и частотный
"свип" при непрерывном изменении B0
или  .
В наиболее широко используемых спектрометрах:
B0, T |
Резонансные
частоты, МГц |
|
|
1.41 |
60 |
15.1 |
1.88 |
80 |
20.1 |
2.11 |
90 |
22.63 |
2.35 |
100 |
25.15 |
4.70 |
200 |
50.3 |
7.05 |
300 |
75.4 |
9.40 |
400 |
100.6 |
11.74 |
500 |
125.7 |
14.09 |
600 |
150.9 |
|
