Упражнение по теме: "Симметрийное определение хиральности"
курса лекций профессора К.П.Бутина "Теоретическая стереохимия"

Задача: Показать, что молекула 1,3,5,7-тетраметилциклооктатетраена ахиральна.

Напоминание: Молекула является хиральной, если не сущетсвует операций симметрии, кроме тождественного преобразования, которые отразили бы молекулу на саму себя.

Решение:
Рассмотрим молекулу 1,3,5,7-тетраметилциклооктатетраена (XI).У нее нет ни плоскости, ни центра симметрии, но есть зеркально-поворотная ось S4.
Продемонстрируем, что наличие зеркально поворотной оси S4 достаточно для того, чтобы молекула была ахиральной.

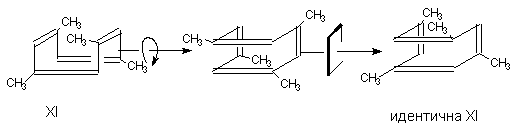

На рисунке показано последовательное применение элементов симметрии (поворот на 90 градусов с последующим зеркальным отражением) к исходной молекуле. Видно, что в конечном итоге получается объект идентичный исходному. Таким образом ахиральность молекулы доказана.


Та же молекула представлена на вставке в режиме трехмерной интерактивной графики (нажмите на иконку рядом). На этой иллюстрации зритель, вращая преобразованную молекулу (вариант XI-a) на экране, а не в своем воображении, убеждается, что она идентична исходной молекуле (XI). Пример

Для просмотра интерактивной части примера Вам необходимо скачать и проинсталлировать дополнение (plugin) "Metastream" компании "Metacreations" для Вашего броузера (нажмите на иконку рядом).
