ОПИСАНИЕ НЕКОТОРЫХ ПРОСТЫХ
КРИСТАЛЛИЧЕСКИХ СТРУКТУР
("ДЖЕНТЛЬМЕНСКИЙ НАБОР")

Петр Зоркий. Химфак МГУ

Фото - Александр Соркин
Александр Соркин - Kibizoid Online
Чтобы посмотреть в новом окне увеличенное изображение модели структуры,
щелкните левой кнопкой мыши по маленькому изображению.

Если вы пользуетесь браузером Internet Explorer и у вас установлен встраиваемый модуль (plug-in) Chime
компании Accelrys (требуется бесплатная регистрация), то, щелкнув по формуле (названию) вещества в левой колонке таблицы, Вы попадете на страницу с трехмерным интерактивным изображением структуры этого вещества (страница также открывается в новом окне).

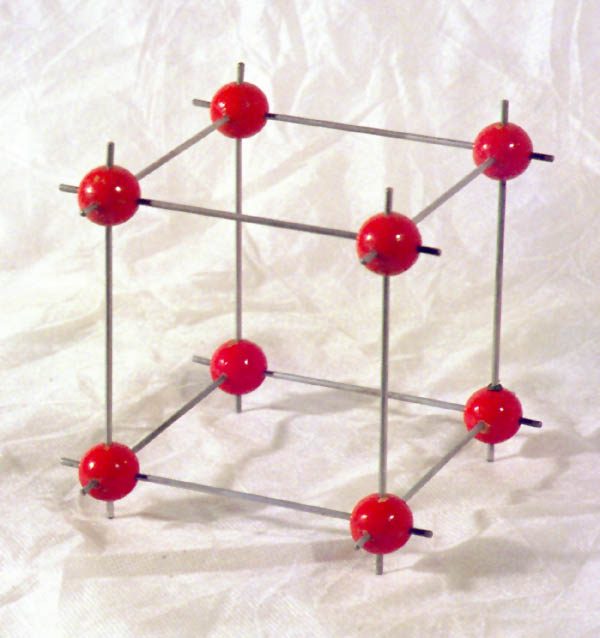

a-Po
Атомы в вершинах кубической ячейки

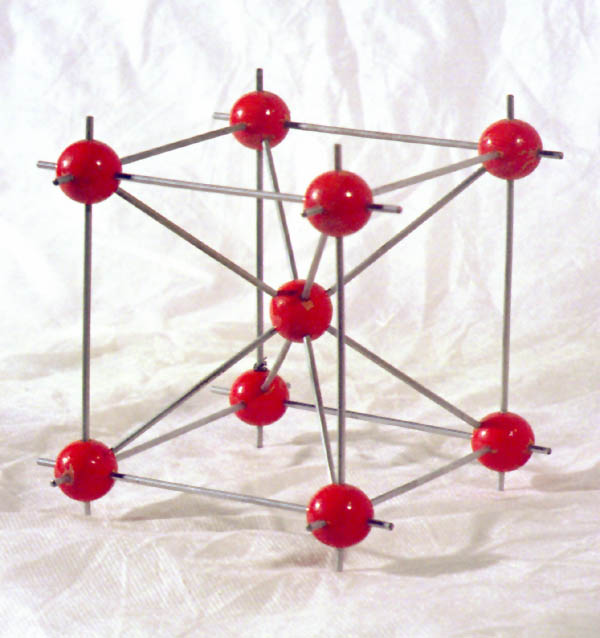

a-Fe
Атомы в вершинах и в центре кубической ячейки

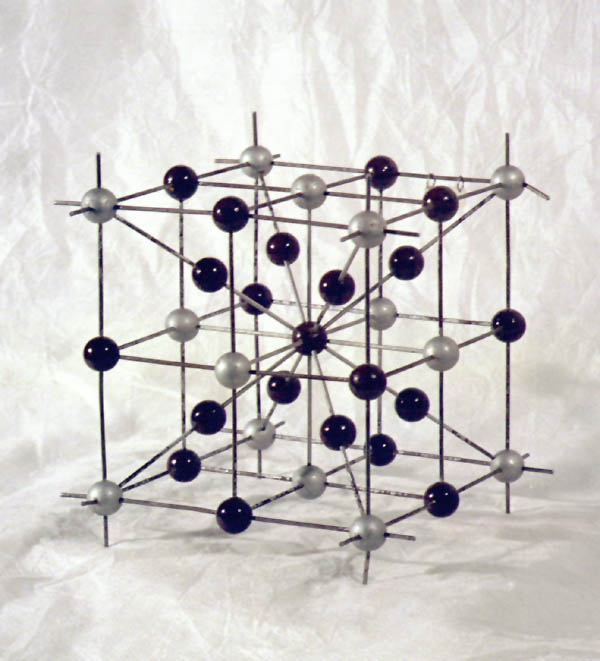

Fe3Al
Атомы Al в вершинах кубической ячейки и в центрах всех ее граней; атомы Fe в серединах всех ребер ячейки, в ее центре, а также в центрах восьми октантов 1)

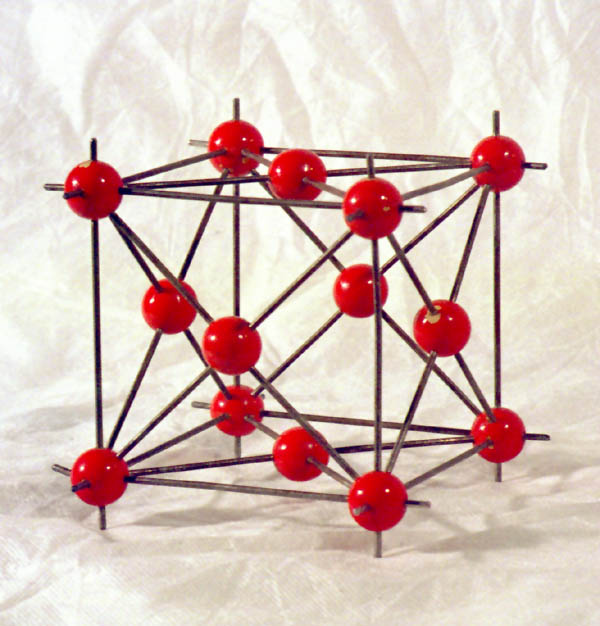

Cu
Атомы в вершинах кубической ячейки и в центрах всех ее граней

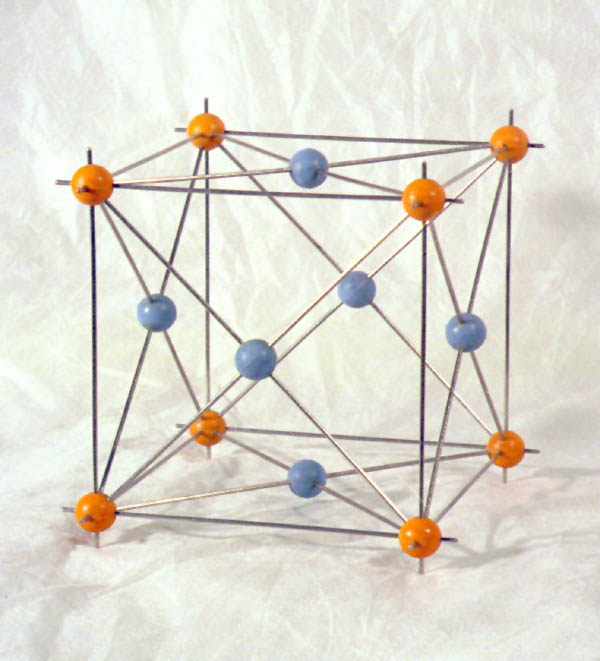

Cu3Au
Атомы Au в вершинах кубической ячейки; атомы Cu в центрах всех граней ячейки

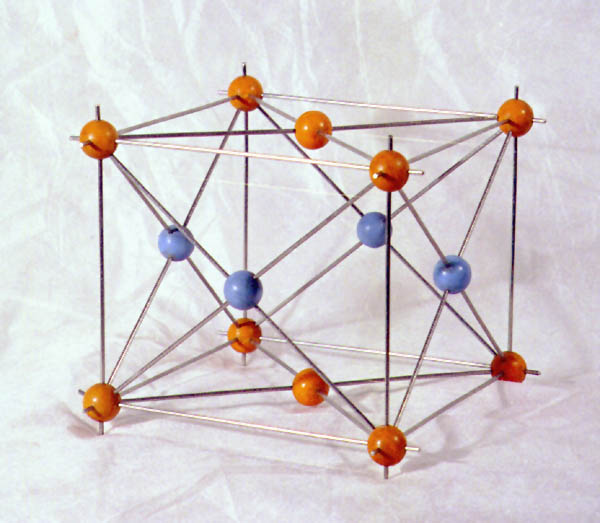

CuAu
В тетрагональной ячейке атомы Au и Cu расположены в чередующихся слоях, перпендикулярных оси 4; отношение параметров c/a = 1,41. Для псевдокубической структуры, которой соответствует приведенная в данной таблице модель, отношение параметров c/a = 1,07

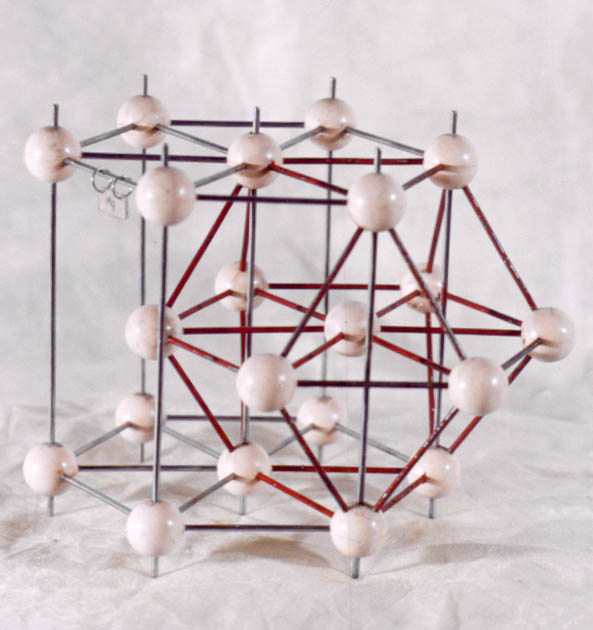

Mg
Атомы в вершинах гексагональной ячейки и в центре одной из двух тригональных призм, на которые делится гексагональный параллелепипед плоскостью, проходящей через малые объемные диагонали ячейки. Отношение параметров c/a = 1,62

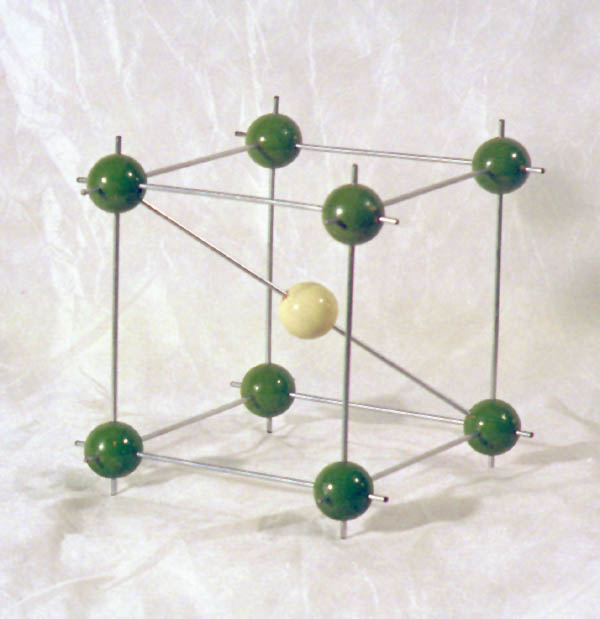

CsCl
Атомы Cl в вершинах кубической ячейки; атом Cs в ее центре

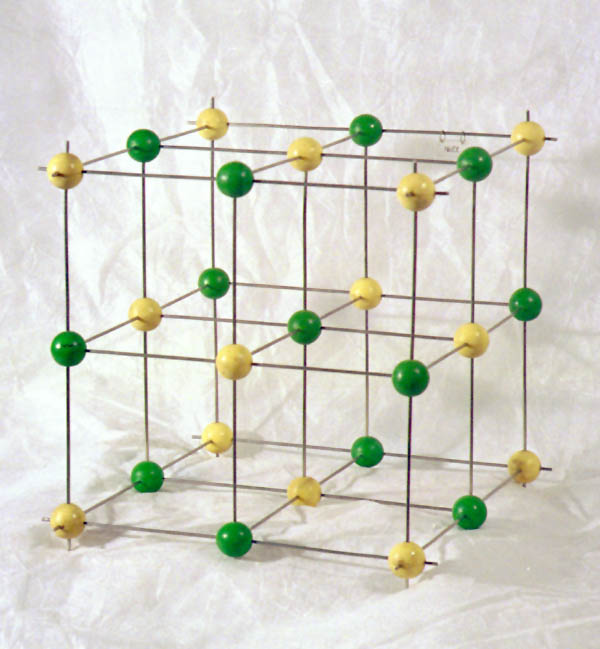

NaCl
Атомы Na в вершинах кубической ячейки и в центрах всех граней; атомы Cl в центре ячейки и в серединах всех ее ребер

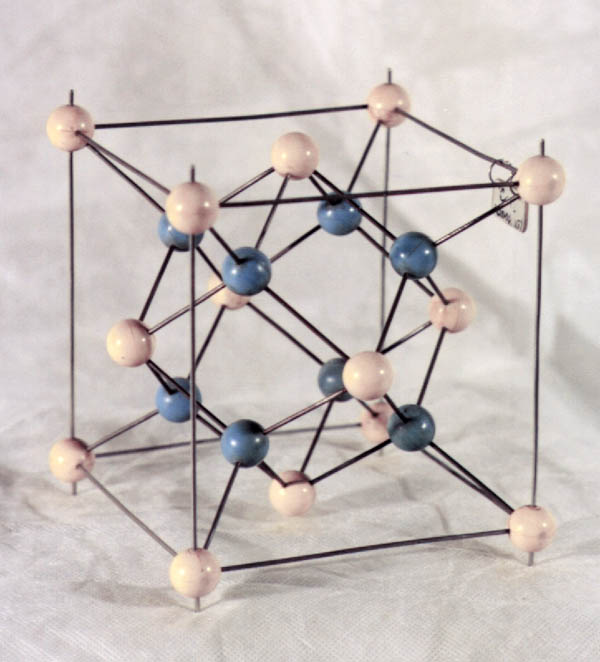

CaF2
Атомы Ca в вершинах кубической ячейки и в центрах всех ее граней; атомы F в центрах всех восьми октантов

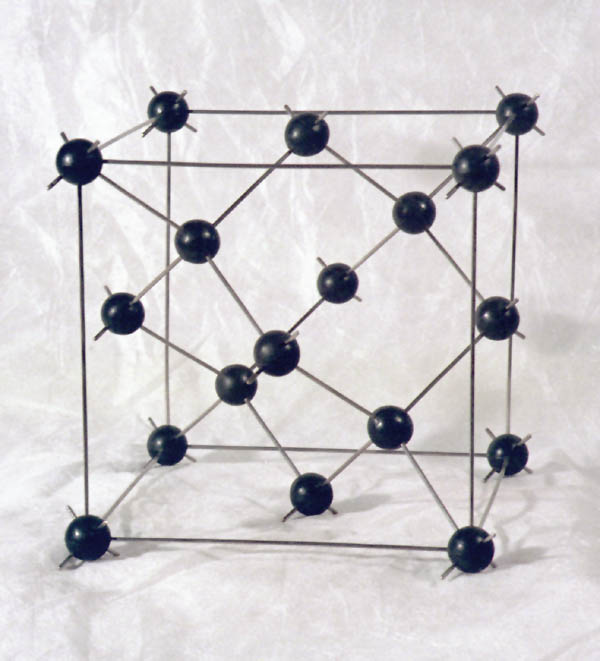

Алмаз
Атомы C в вершинах кубической ячейки, в центрах ее граней и в центрах четырех из восьми октантов ( в шахматном порядке)

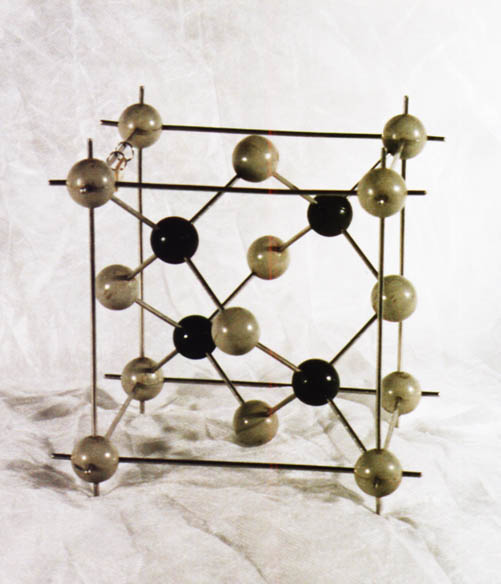

ZnS
(сфалерит)
Атомы S в вершинах кубической ячейки и в центрах ее граней; атомы Zn в центрах четырех из восьми октантов ( в шахматном порядке)

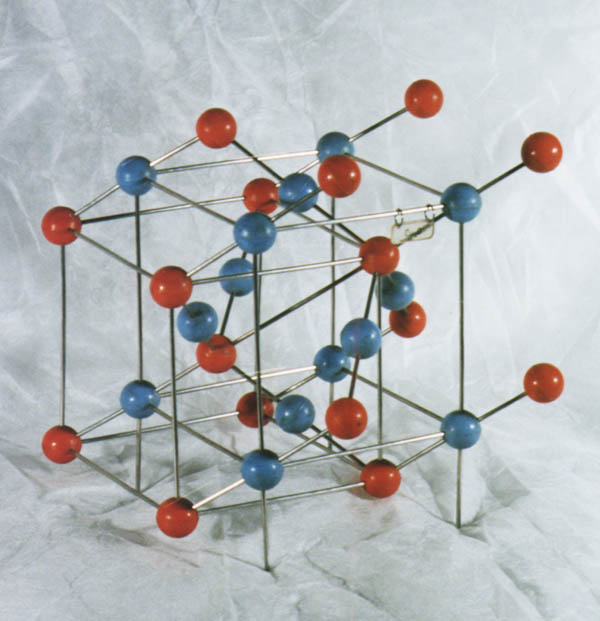

Cu2O
Атомы O в вершинах и в центре кубической ячейки; атомы Cu в центрах четырех из восьми октантов ( в шахматном порядке)

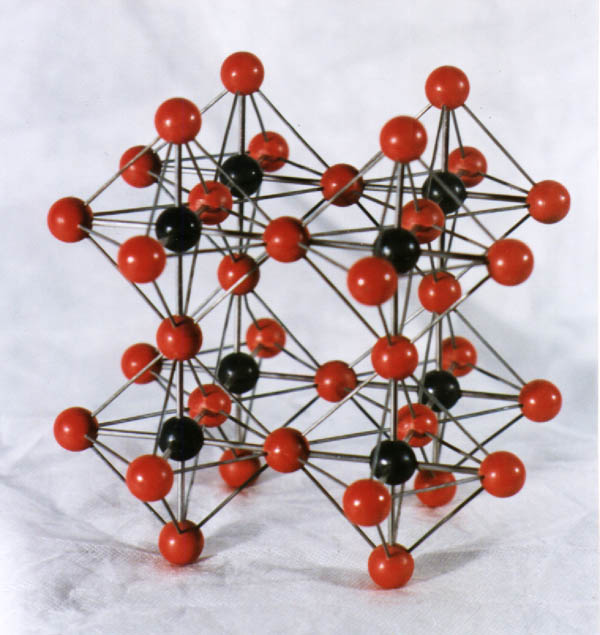

ReO3
Атомы Re в вершинах кубической ячейки; атомы O в серединах всех ее ребер

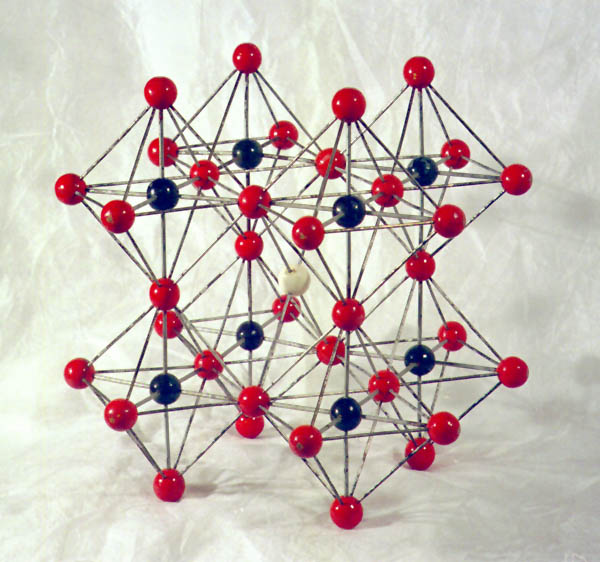

CaTiO3
Атомы Ti в вершинах кубической ячейки, атом Ca в ее центре; атомы O в серединах всех ребер ячейки

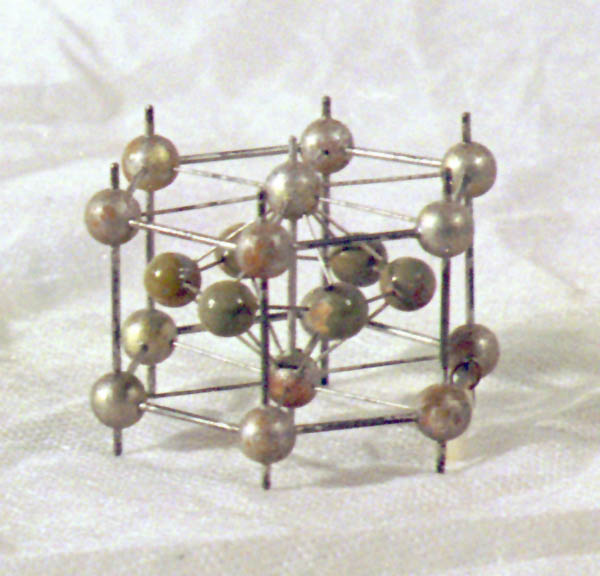

AlB2
Атомы Al в вершинах гексагональной ячейки, атомы B в центрах обеих тригональных призм, на которые делится гексагональный параллелепипед плоскостью, проходящей через малые объемные диагонали ячейки. Отношение параметров c/a = 1,08

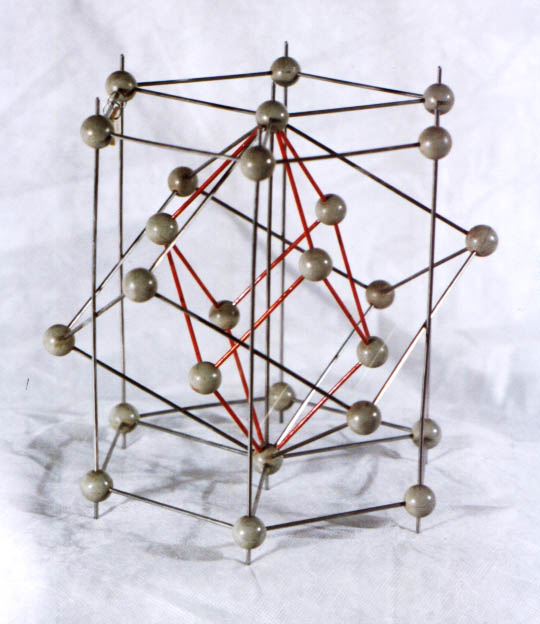

Hg
Атомы в вершинах гексагональной ячейки; еще два атома на большой объемной диагонали ячейки (они делят эту диагональ на три равные части). Отношение параметров c/a = 1,92.

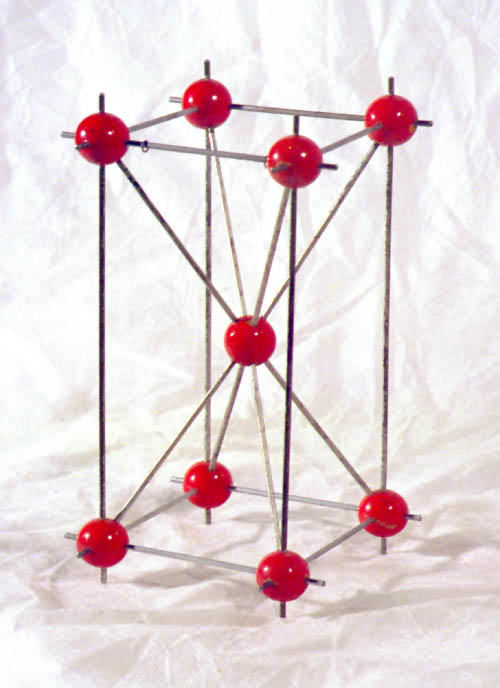

In
Атомы в вершинах и в центре тетрагональной ячейки. Отношение параметров c/a = 1,52.

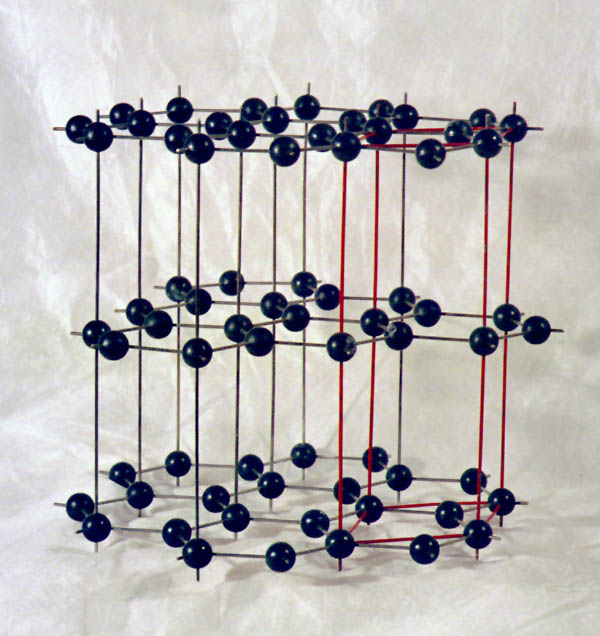

a-графит
Атомы C образуют слои, состоящие из сопряженных правильных шестиугольников. Слои налагаются по закону ...ABABAB...; слой B сдвинут относительно слоя A на величину вектора, равного связи C–C. Отношение параметров c/a = 2,72.

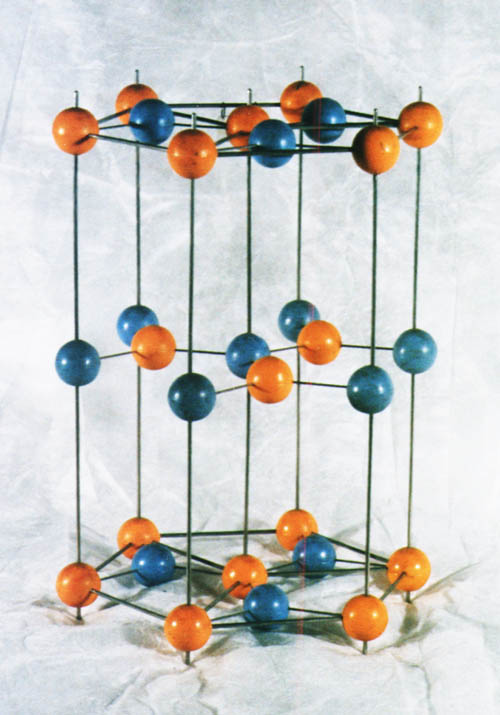

BN
Атомы B и N, чередуясь (атом B окружен атомами N, атом N окружен атомами B), образуют слои, состоящие из сопряженных правильных шестиугольников. Слои налагаются так, что шестичленные циклы находятся друг над другом (атомы B над атомами N, атомы N над атомами B). Отношение параметров c/a = 2,66.

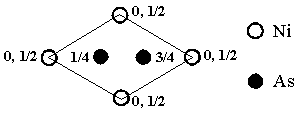

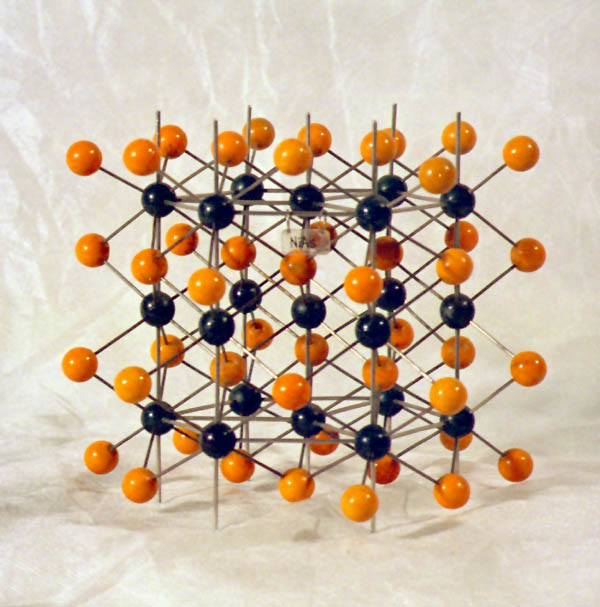

NiAs
Гексагональная ячейка с отношением параметров c/a = 1,39.
Координаты атомов:
Ni: 0, 0, 0; 0, 0, 1/2
As: 2/3, 1/3, 1/4; 1/3, 2/3, 3/4

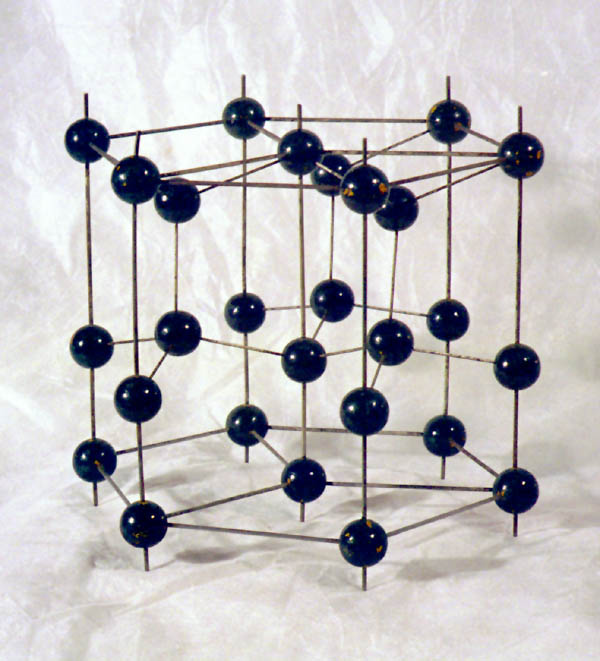

Лонсдейлит
Гексагональная ячейка с отношением параметров c/a = 1,63.
Координаты атомов:
0, 0, 0; 0, 0, z; 1/3, 2/3, 1/2; 1/3, 2/3, (1/2)+z,
где z » 3/8

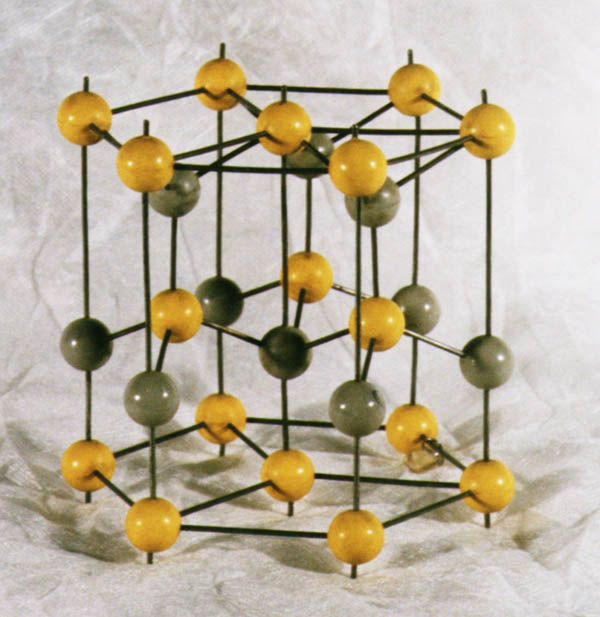

ZnS
(вюрцит)
Гексагональная ячейка с отношением параметров c/a = 1,64.
Координаты атомов:
S: 0, 0, 0; 1/3, 2/3, 1/2
Zn: 0, 0, z; 1/3, 2/3, (1/2)+z,
где z » 3/8
b-Po
Структура a-Po (см. выше), немного сжатая вдоль оси 3. Отношение параметров c/a = 1,50.
1) Октантами здесь и ниже называются восемь малых кубов, на которые кубическая ячейка делится плоскостями, проходящими через ее центр параллельно граням.
